立体交差の取り付け部に用いられる掘割式Ｕ型擁壁と、橋梁などの高架部との取り付け部で用いられる中詰式U型擁壁に対応しております。

お問い合わせ

「道路土工　擁壁工指針」「土地改良事業計画設計基準(農道)」などに基づきＵ型擁壁の設計を行います。
Ｕ型擁壁の形式は、掘割道路や立体交差の取り付け部に用いられる掘割式Ｕ型擁壁と、橋梁などの高架部との取り付け部で用いられる中詰式U型擁壁に対応し、直接基礎の安定計算、杭基礎の安定計算、部材設計から構成されています。また、許容支持力度並びに極限支持力を満足する改良層厚の検討が行えます。

機能および制限

• 設計計算に用いる荷重の組合わせは、常時、地震時、風時、衝突時の荷重を考慮します。
• 設計に用いる土圧は、次の3種類から選択することができます。
  ①土圧のみ　②土圧+静水圧　③土圧＋残留水圧
• 任意荷重を考慮でき、荷重の種類は、集中荷重、分布荷重、モーメント荷重です。

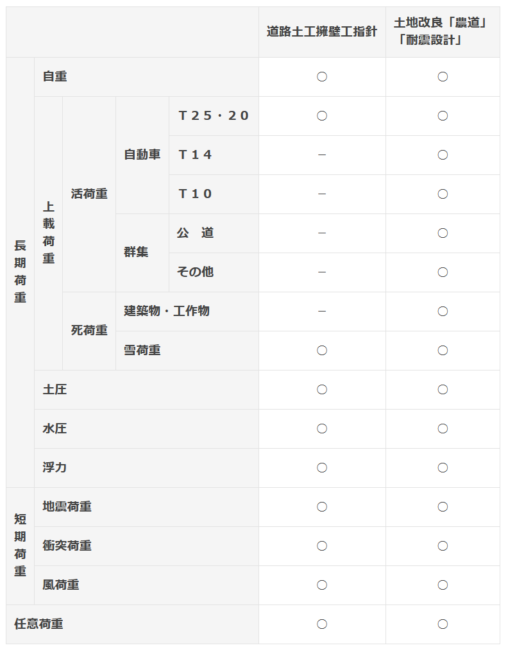

各適用基準と作用荷重は次表の通りです。

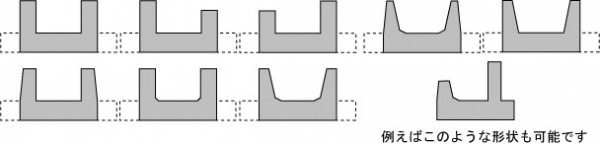

• 掘割式は左右非対称断面、中詰式は左右対称断面の形状に対応できます。
• 高さは20ｍ、底幅は70ｍまで考慮できます。
• 掘割式の擁壁、中詰式の擁壁に対応できます。
• 杭基礎に対応できます。
• 地震時の検討ができます。
• 衝突時、風時の検討ができます。
• 土圧を考慮しない高さを設定できます。

• 常時およびレベル1 地震時では組杭の安定計算、地中部断面力の計算を行います。
• 次の7種類の杭に対応しています。
  ①場所打ち杭　②鋼管杭　③RC杭　④PHC杭　⑤SC杭 　⑥鋼管ソイルセメント杭　⑦Ｈ鋼杭
• 半無限長杭、有限長杭、多層地盤系の杭が扱えます。
  (1層地盤でβιが3以上の場合には、半無限長杭として計算)
• 杭の列数は、橋軸方向・直角方向とも30列まで入力できます。
• 杭の配置は、格子配置、千鳥配置から選択できます。また、杭の間引きもできます。
• 多層地盤系の層数は30層までとします。
• 一度に50ケース(荷重ケース)まで計算できます。
• 杭の支持力・断面力・杭頭処理は、杭基礎の設計（H24）(別売)で計算します。

• 鉄筋構造及び無筋構造に対応できます。
• 側壁は、片持ばり式擁壁の竪壁に準じて設計します。
• 底版は、「弾性床上の梁(等分布バネ)」、「剛体(底版反力)」の2ケースで設計できます。
• 側壁・底版に配筋 (シングル・ダブル)、応力度計算(単鉄筋・複鉄筋)の選択ができます。
• 底版張り出し部の応力度計算も可能です。
• 鉄筋は2段配筋が可能です。
• 杭基礎の底版設計で、杭位置における断面力の集計表が印字されます。
• 斜引張鉄筋量(Aw)の算出が可能です。
• 土地改良事業設計指針「耐震設計」では、レベル2地震時の部材照査を限界状態設計法で行います。
• 部材計算の底版はりの位置を①底版中心と②底版上面から選択できます。

• 照査内容
  （1）必要改良層厚
  （2）必要改良層幅
  （3）許容支持力度
  （4）極限支持力
• 荷重状態
  （1）常時
  （2）地震時(レベル1、2地震時、大地震時、中地震時)
  （3）衝突時
  （4）風時
  （5）温度時
  （6）フエンス荷重時
