MY-FRAME・3D 立体骨組解析

プライムシリーズ

CAD感覚で、FRAME構造や荷重状況・結果の変位・曲げモーメント・せん断力を画面上で確認できる解析ソフトです。



通常価格:350,000円(税別)

価格: 280,000円(税別)20%OFF

(税込: 308,000円)

お問い合わせ

システム概要

任意形立体骨組構造物に集中荷重・分布荷重などが作用する場合の構造解析プログラムです。 解析手法は、変位変形法よって解析しております。 作用荷重・支点条件・ばね部材・連成ばねなどを柔軟に設定することができ、変位・曲げモーメント・せん断力などの解析結果が画面上で確認できる汎用的な立体骨組解析システムです。

機能および制限

制限事項

  • 節点数・・・・・・無制限(メモリに依存)
  • 部材数・・・・・・無制限(メモリに依存)
  • 支点数・・・・・・無制限(メモリに依存)
  • 着目点数・・・・・1部材あたり1000点
  • 荷重ケース数・・・無制限(メモリに依存)
  • 支点強制変位を与える支点は、強制変位を与える方向を固定する必要があります。
  • 剛域を考慮する部材をばね部材とすることはできません。

骨組構造

節点・支点・結合条件

固定支点・ばね支点・連成ばね支点・剛結合・ピン結合に対応しています。

部材

一般部材・剛域部材・部材軸方向(x軸方向)ばね部材・部材直角方向(y、z軸方向)ばね部材に対応しています。

荷重

節点荷重・部材荷重に対応しており、対応している荷重種類は次のとおりです。

節点荷重

  • 節点集中荷重
  • モーメント荷重
  • 支点強制変位(変位量、回転角)

※全体座標系での入力となります。
※強制変位は支点のみ設定可能で、強制変位を与える方向は固定とする必要があります。

部材荷重

  • x軸方向(部材軸方向)集中荷重
  • x軸方向(部材軸方向)分布荷重
  • y、z軸方向(部材直角方向)集中荷重
  • y、z軸方向(部材直角方向)分布荷重
  • 温度荷重(温度変化)

x、y、z軸回りモーメント荷重

※部材座標系での入力となります。

その他機能

  • 骨組自動生成機能により、直線・矩形・円形に節点および部材を生成することができます。
  • 着目点生成機能により、部材を等分割した着目点を簡単に設定することができます。
  • 矩形・中空矩形・円形・円環形状の断面性能を寸法値より計算することができます。

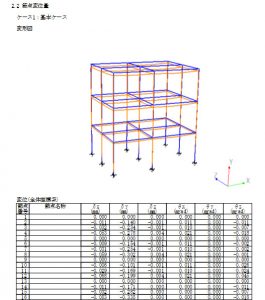

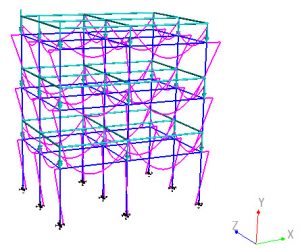

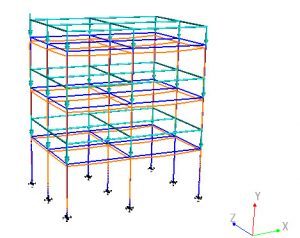

[ モデル図(変位) ] [ モデル図(モーメント) ] [ 出力帳 ]
