板(円形・長方形)の計算(有限要素法) Ver.3

エクシードシリーズ

鉄筋コンクリート・鋼・鋳鋼・鋳鉄に対応した板の計算を行います。



通常価格:180,000円(税別)

価格: 144,000円(税別)20%OFF

(税込: 158,400円)

お問い合わせ

システム概要

本システムは、円形・長方形板に荷重が作用する場合の断面力を算出し、応力度照査を行うプログラムです。有限要素法により断面力を算出する「板(円形・長方形)の計算(有限要素法)」と級数解により断面力算出する「板(円形・長方形)の計算(簡易法)」の2つの製品より構成されます。

機能および制限

  • 鉄筋コンクリート、鋼、鋳鋼、鋳鉄に対応しています。
  • 鉄筋コンクリートの場合、応力計算ができます。
  • 1つの板に最大5つまで荷重をかけることができます。
  • たわみ図、モーメント図、せん断力図(簡易法のみ)を画面上で確認できます。

荷重条件

  • 等分布荷重
  • 等変分布荷重
  • 部分線荷重
  • 集中荷重
  • 部分等分布荷重

支持条件

長方形 相対2辺単純支持板

  • 4辺単純支持
  • 3辺単純1辺固定支持
  • 3辺単純1辺弾性支持
  • 相対2辺単純2辺固定支持
  • 相対2辺単純2辺弾性支持
  • 相対2辺単純1辺固定1辺弾性支持
  • 4辺固定支持
  • 3辺固定1辺単純支持
  • 3辺固定1辺自由

長方形 相対2辺単純支持板以外

  • 4辺固定支持
  • 3辺固定1辺単純支持
  • 3辺固定1辺自由

円形

  • 周辺単純支持
  • 周辺固定支持

荷重条件

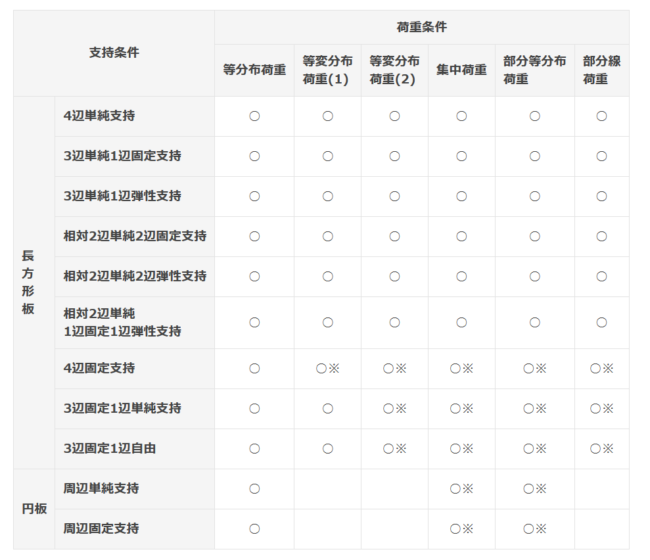

各支持条件と荷重条件の組合せは以下の表のとおりです。(※有限要素法のみ対応)

応力度の照査

  • 鉄筋コンクリートの応力度照査ができます。
  • 簡易法で長方形の場合、曲げ応力度およびせん断応力度に対する検討を行います。
  • 有限要素法の場合は、曲げ応力度の検討を行います。

簡易版カタログはこちら

製品の機能・価格等、カタログ掲載事項が予告なく変更となることがあります。 最新の情報は綜合システム社ホームページでご確認下さい。
