河川断面をはじめ、19種類もの断面に対応できます。水深・流量の算出ならびに余裕高の計算を行います

お問い合わせ

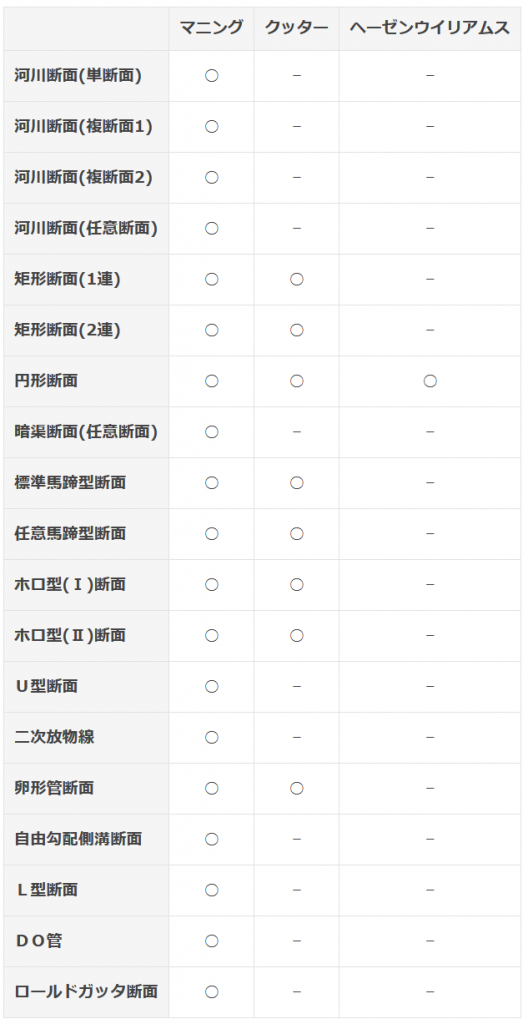

水深や流量の算出ならびに余裕高の計算を行います。等流計算は、マニング公式、クッター公式（円形状断面・矩形断面）、ヘーゼンウィリアム公式（円形断面）を用いて行います。余裕高の計算は、「土地改良事業計画設計基準及び運用・解説　設計『水路工』」に基づき、水深・流れの形態により算出します。

機能および制限

• 「水理水深（土地改良）による方法」・「井田の合成径深による方法」・「最深水深による方法」の3つから選択できます。
• 限界水深の算出は、図のように堤防高さの２倍を上限値として計算します。

エネルギー補正係数αを「1.0」・「1.1」 の２つから選択できます。
「α＝1.1」を使うケース
・Ｖ1、Ｖ2、Ｖ3の流速変化が大きい場合
・川幅の急激な変化、水路の急縮、急拡などの流れの剥離が起こる場合
・湾曲部など断面内で流速に大きな変化がある場合

• 土砂混入率、水・土砂の比重を設定することで、土砂の混入を考慮した流速及び流量の計算（ワングの式）ができます。

• 「分数」、「小数」、「％」、「‰」での入力が可能です。
• 勾配ケースは、最大5ケースまで設定可能です。

• 「ｍ入力」、「％入力」より選択が可能です。
• ケース数は30ケースまで追加することができます。

• 断面の高さのピッチを任意で指定して一覧表に出力することができます。
• 水深ピッチの他に指定流量・最大流量時・最大流量時での流水断面積・流速・流量を出力することができます。

• 水路形式の形状を選択すると計算式が表示されます。

[常流]
・無ライニング水路並びにライニング水路
・擁壁型水路(フレーム、擁壁水路、箱型暗渠、既製品水路等)
・トンネル並びに暗渠(ｄ1/Ｄ1)
・トンネル並びに暗渠(ｄ2/Ｄ2)
[射流]
・小規模射流、急流水路以外の場合
・急流工の場合

※用水路・排水路の水路余裕高算定と水路壁決定のフローチャートによる判定は行いません。
