スラストブロックの設計では、滑動の検討、浮上の検討、沈下の検討を行います

お問い合わせ

とう性管、不とう性管を対象として屈曲部、分岐部、Ｔ字管、片落ち部、弁栓部、鉛直Sベンド管に対してスラスト力の検討を行い、対策工の要否を判定します。 スラストブロックの設計では、滑動の検討、浮上の検討、沈下の検討を行います。

機能および制限

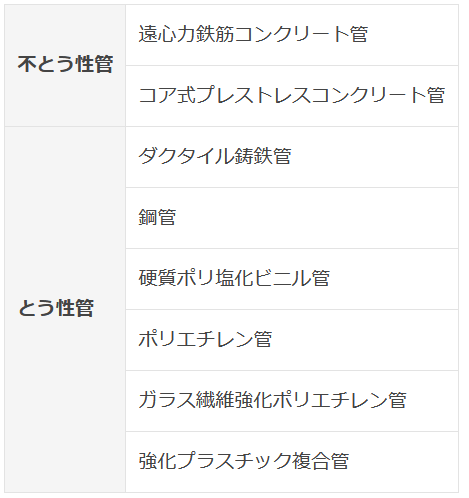

対応管種は以下のとおりです。

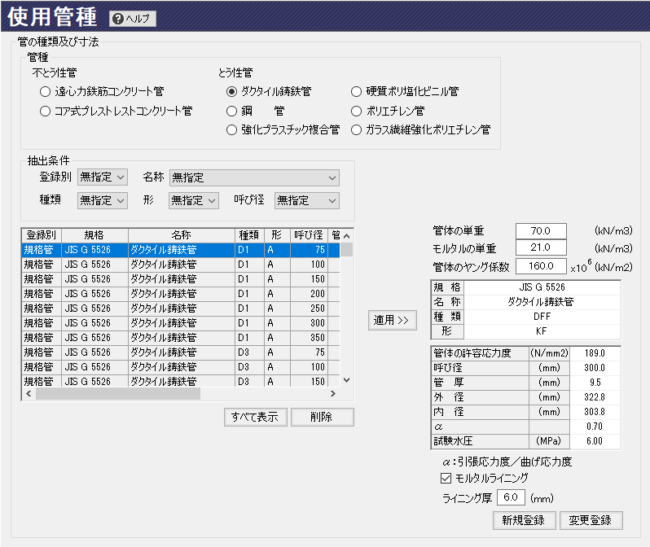

尚、管のデータは管種ごとに追加、編集が可能となっています。

スラスト力の検討箇所は以下のとおりです。

• パイプラインの屈曲部
• パイプラインの分岐部
• パイプラインにバルブ(制水弁)が設置される箇所
• パイプラインの口径が変化する箇所(片落ち部)
• T字管
• 弁栓部
• 鉛直Sベンド管
  ※鉛直Sベンド管はスラスト力の検討のみになります。
  ※「弁栓部」では、弁室側壁にステイフナーを取り付けた形状で、スラスト力に対して、「管体応力計算」、「コンクリートの押し抜きせん断応力度」、「ステイフナー溶接部のせん断応力度」の照査を行います。

スラストブロックの設計

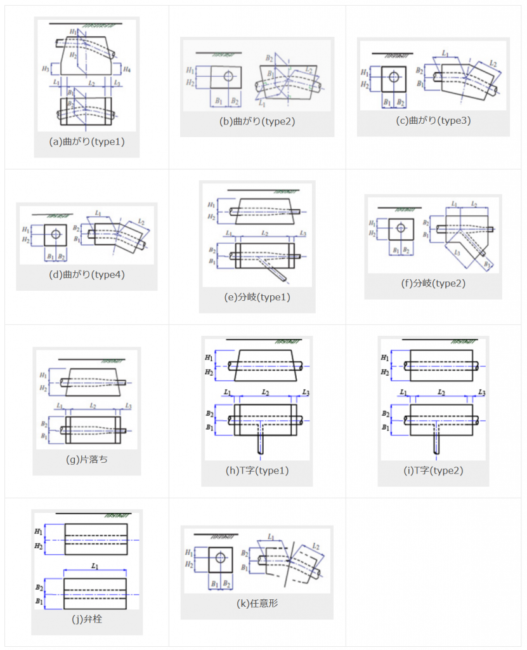

ブロックの形状は下図のとおりです。
