ボックスカルバートの設計 Ver.6

エクシードシリーズ

単ボックス・2連ボックス・2層ボックスの設計を行います。縦方向の検討やウイングの設計・斜角ボックスにも対応できます



通常価格:400,000円(税別)

価格: 320,000円(税別)20%OFF

(税込: 352,000円)

お問い合わせ

システム概要

単ボックス・2連ボックス・2層ボックスの断面力の算出及び部材設計を行います。縦方向の検討・ウイングの設計・斜角ボックスにも対応できます。基礎形式は、直接基礎・等分布バネ・杭基礎に対応します。

機能および制限

適用形状

適用形状は以下のとおりです。

  • 断面方向
    断面方向の適用形状は以下のとおりです。

RCプレキャストの対応形状は単ボックスとなります。剛域の設定も行えます。

  • 縦方向
    縦方向の適用形状は断面方向と同じです。

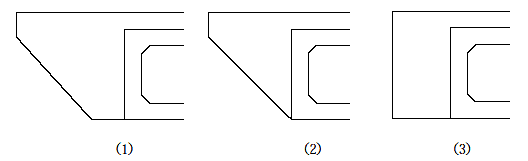

  • ウイング
    ウイングの適用形状は以下のとおりです。

計算機能

断面方向

  • 変位法から計算を行います。
  • サイロ土圧を考慮できます。
  • 底版インバートを考慮できます。
  • 発泡スチロールによる土圧軽減を考慮できます。
  • 基礎は直接基礎、等分布バネ、杭基礎から選択することができます。
  • 単ボックスの場合は、浮上り防止対策として、張出底版形状ができます。
  • 浮上りに対する検討が行えます。
  • 踏掛け版設置時の照査が行えます。
  • 鉄筋の定着長の計算が行えます。
  • 温度荷重を考慮できます。
  • プレキャストRC時の活荷重が縦断方向の場合、プレキャスト指針の縦断活荷重提案式が対応できます。
  • ボックス本体に内部荷重(T荷重、群集荷重)を考慮できます。
  • 設計要領第二集でL荷重(A、B活荷重)を考慮できます。
  • 斜角ボックス(JH)に対応しています。
  • 斜角ボックスは、一層一連の直接基礎となります。
  • 常時については、安定計算ができます。
  • レベル1地震動の照査が行えます。
  • 活荷重がカルバートと平行に走行する場合、プレキャストRCBOXについては縦断活荷重提案式が選択できます。

縦方向

  • 弾性床上の梁で計算を行います。
  • 発泡スチロールによる土圧軽減を考慮できます。
  • レベル1地震動の照査が行えます。
  • 直接基礎での計算となります。
  • プレキャストコンクリート(RC)部材を選択した時は、縦方向の検討は行えません。

ウイング

  • 左右呑口のウイング、補強鉄筋、土留壁の計算ができます。
  • 土圧計算
    過載荷重:クーロン土圧、試行くさび土圧または、任意土圧係数
    T荷重  :試行くさび土圧
  • 常時、衝突時、風荷重時、任意荷重時の検討ができます。
  • レベル1地震動の照査が行えます。
  • ウイングの配筋は1段のみとなります。

その他

  • 設計調書に対応しました。
  • 単ボックスの場合、ガイドラインの配筋要領を参考ツールとして対応できます。

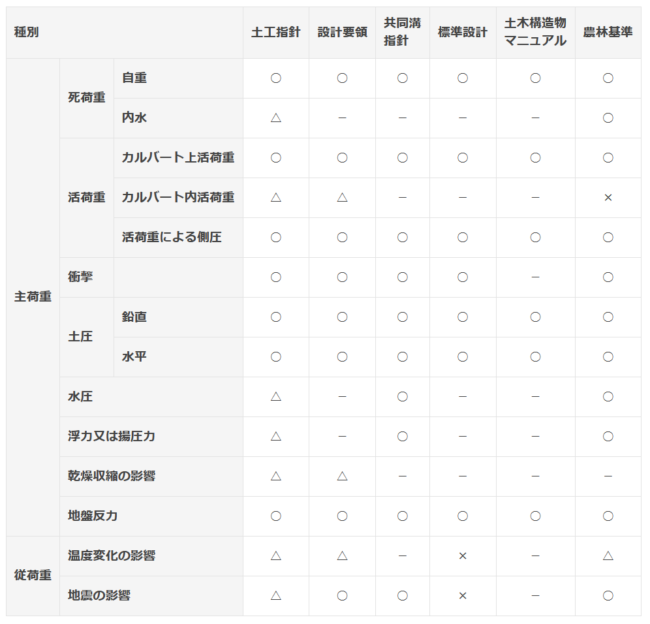

荷重の組合わせの任意作成

各基準における荷重の組合わせは、以下のようになります。

○:必ず考慮する荷重 △:一般には考慮する必要のない荷重 ×:考慮する必要のない荷重 -:記載無し
上の荷重に任意荷重(分布荷重、集中荷重、モーメント荷重)を組合わせて考慮することが出来ます。
また、適用基準に関わらず、荷重の組合せを行うことが出来ます。
